Andre kortbilag

KORTBILAG 5 - FACADER

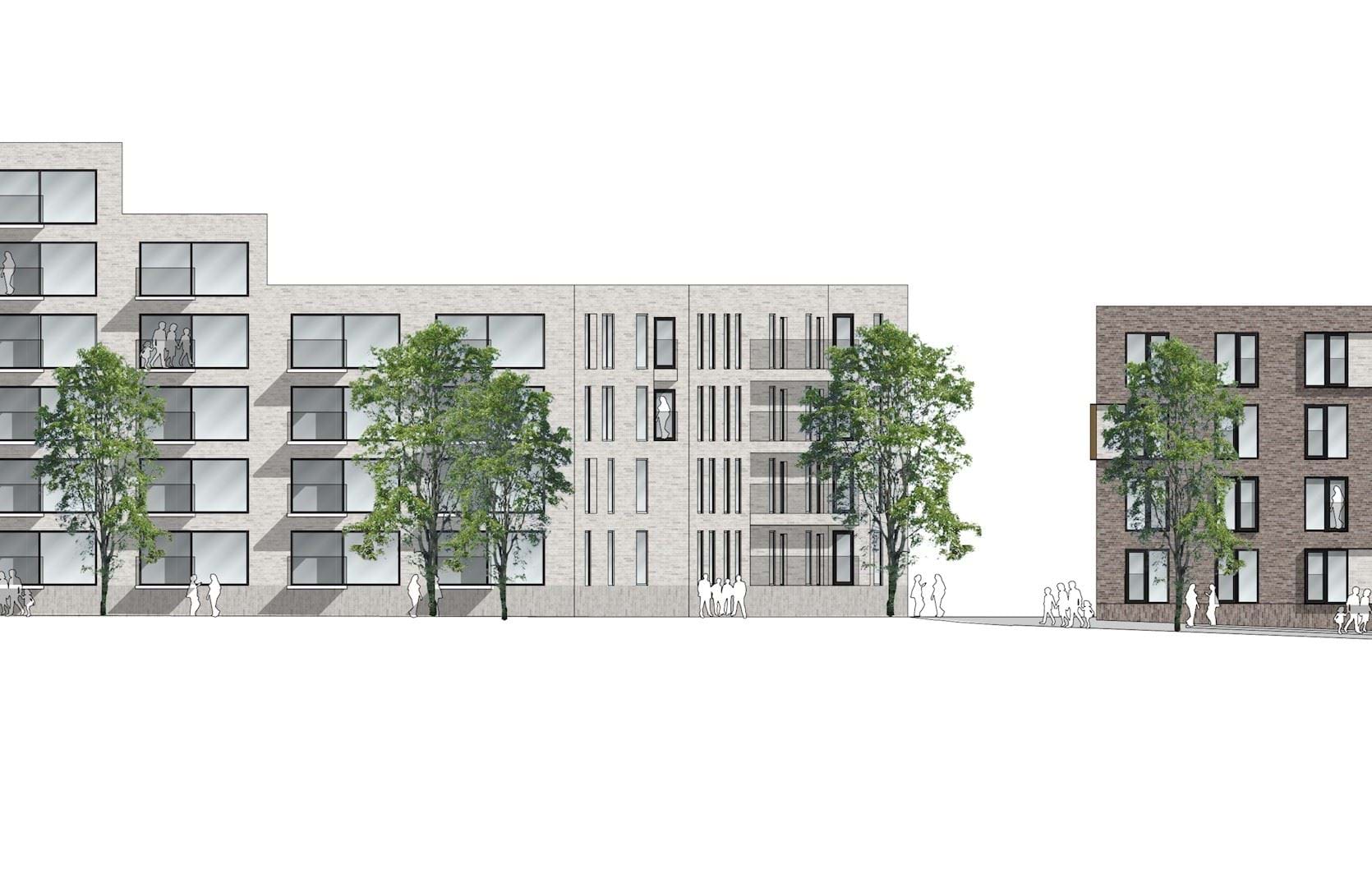

Facadeudsnit af bygninger i byggefelt I og III.

KORTBILAG 6 - GAVLE

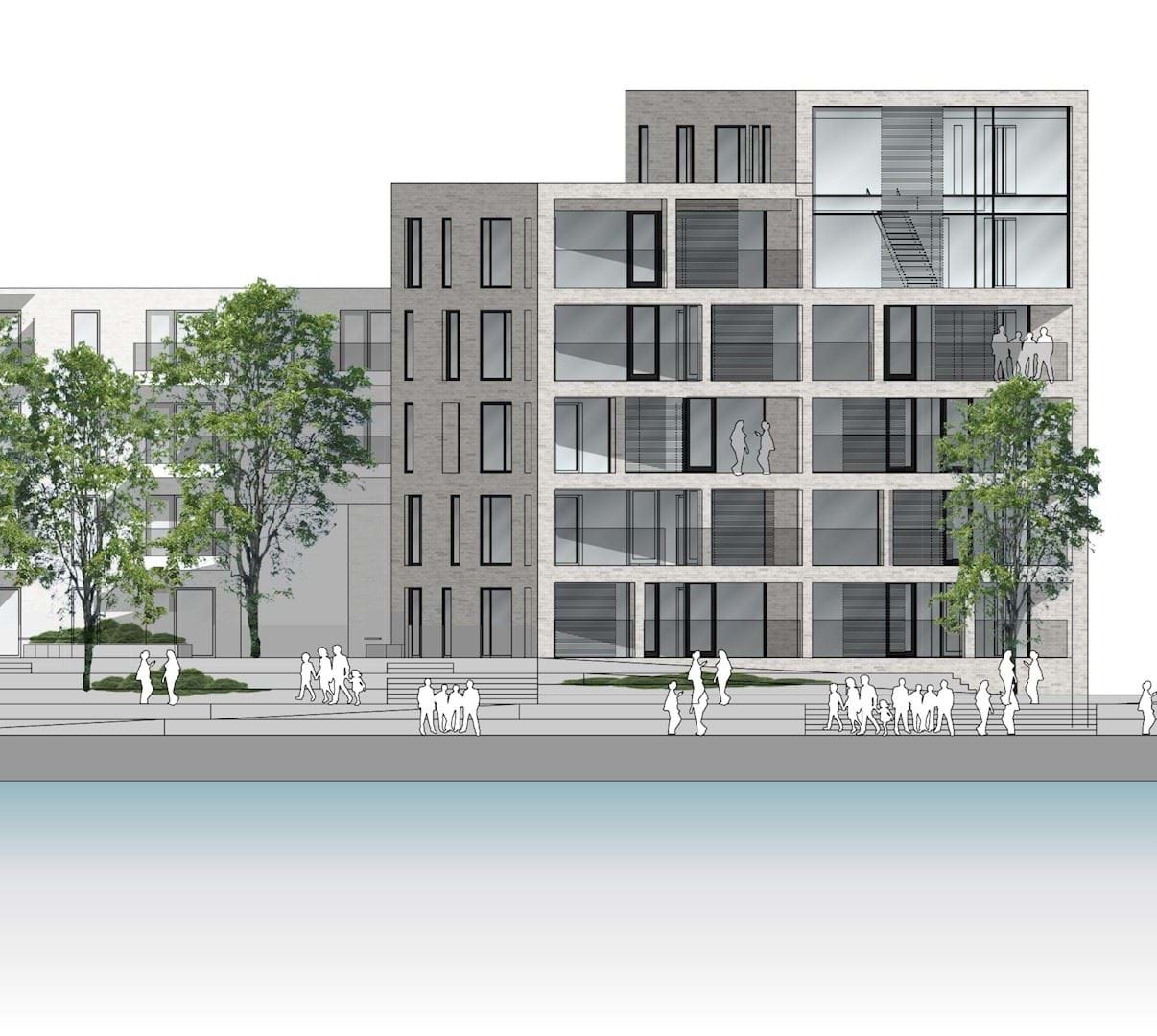

Facadeudsnit der viser princip for gavlene.

Facadeudsnit der viser princip for gavlenes udseende og materialer.

KORTBILAG 7 - SIGTELINJER

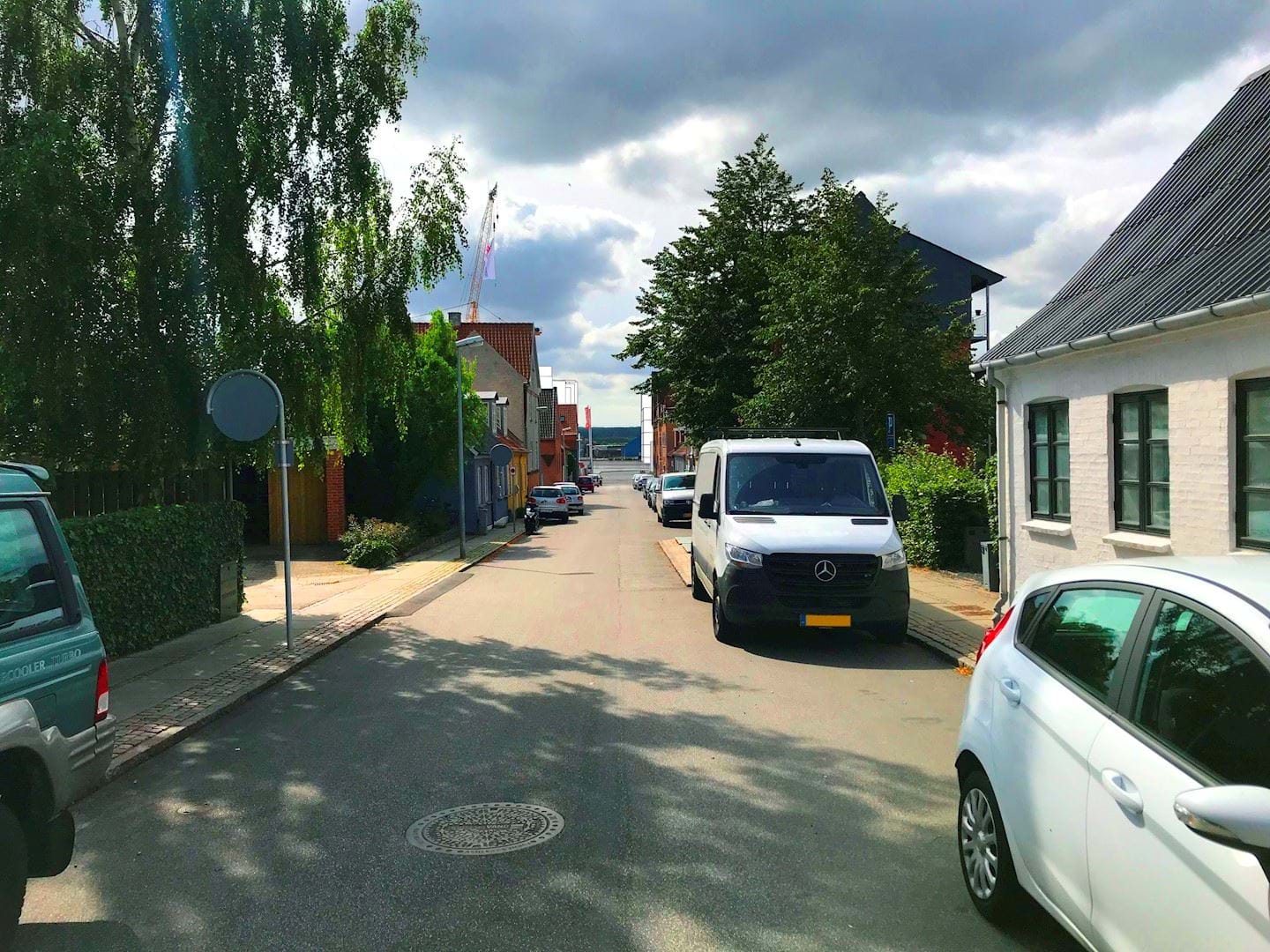

Volumenstudie af kommende byggeri fra Strandgade. Lokalplanen regulerer byggeri til højre.

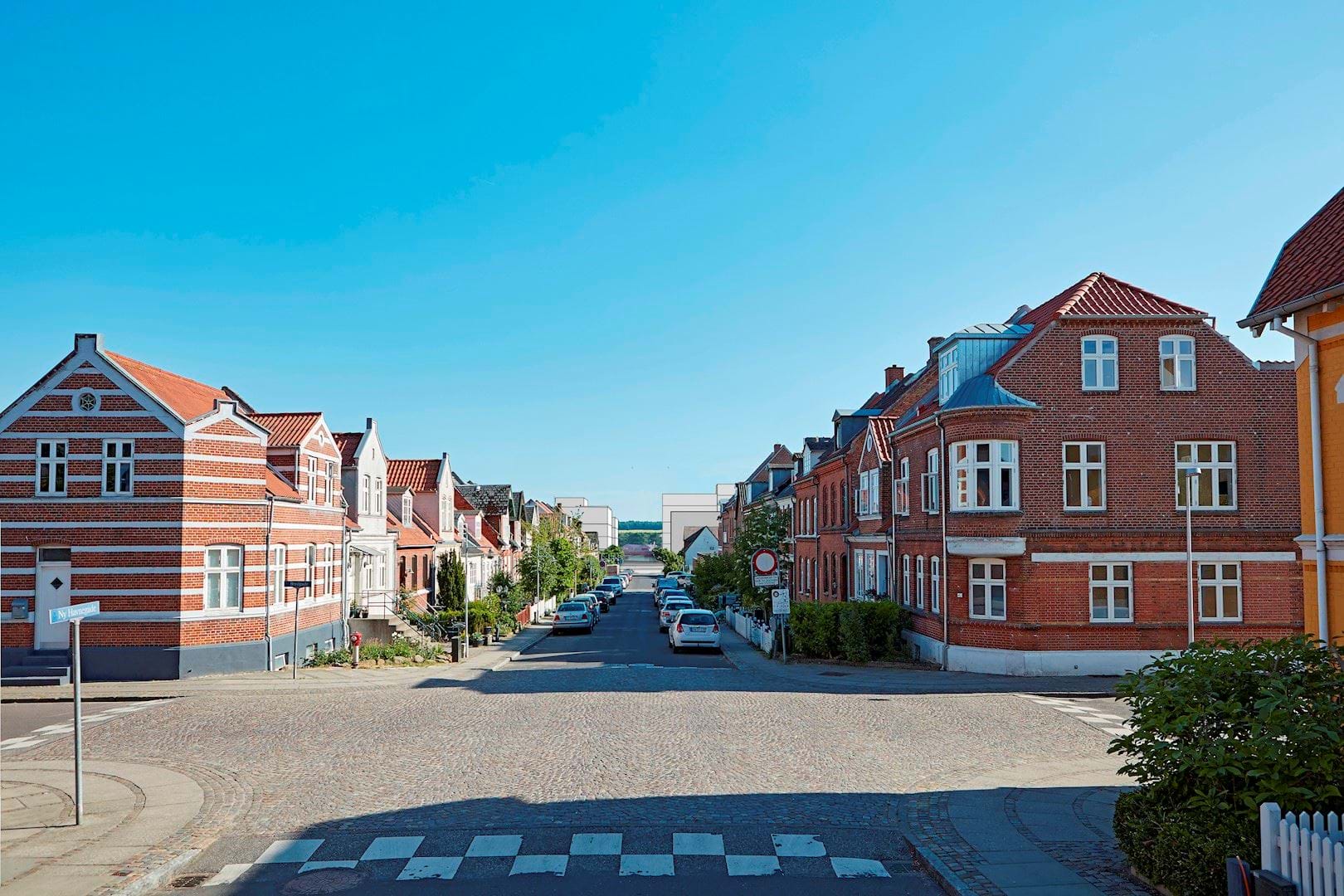

Volumenstudie af kommende byggeri fra Ny Havnegade. Lokalplanen regulerer byggeri til venstre.

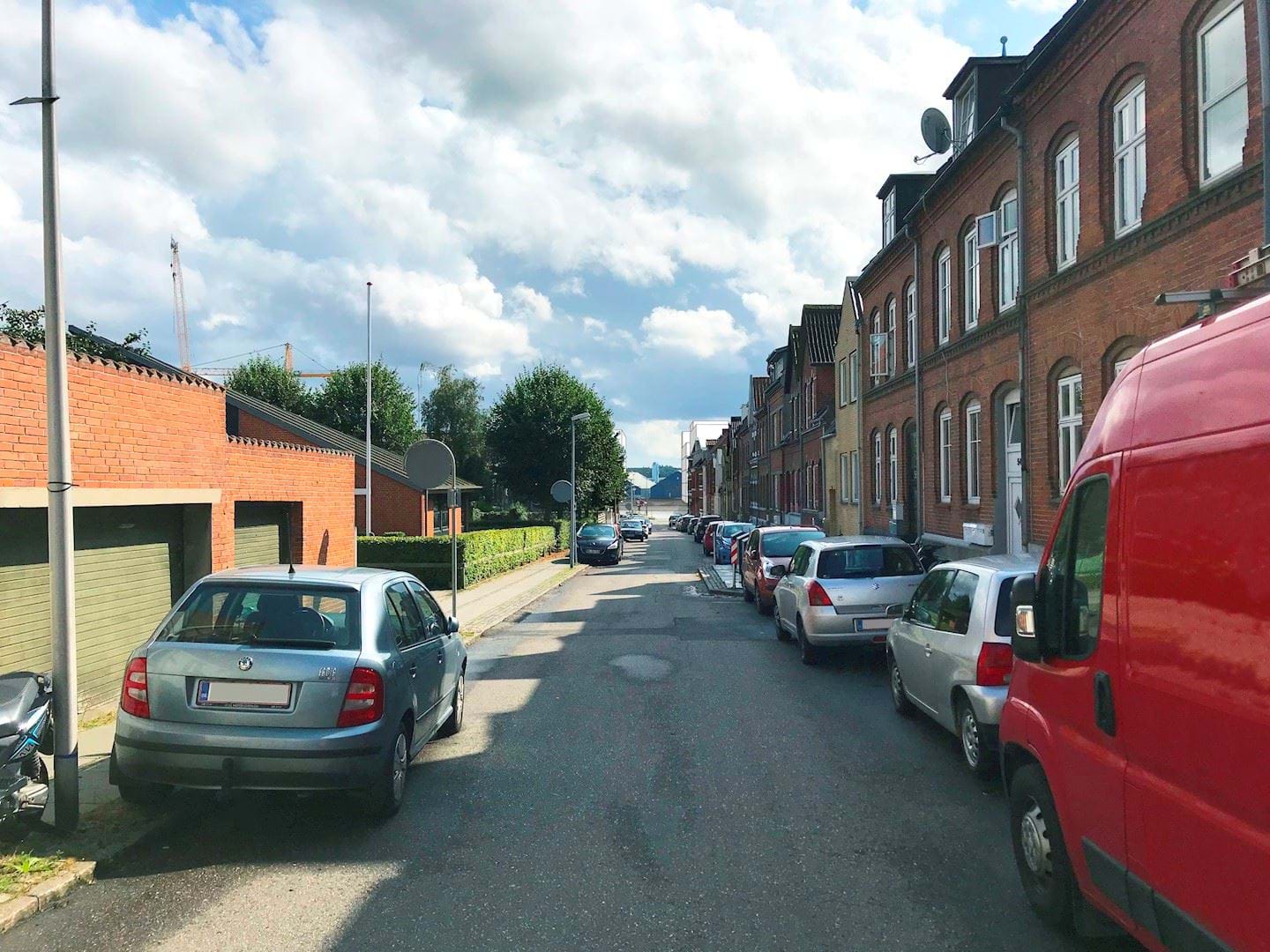

Volumenstudie af kommende byggeri fra Emil Bojsens Gade. Lokalplanen regulerer byggeri på begge sider af sigtelinjen.



KORTBILAG 8 - VEJPROFIL

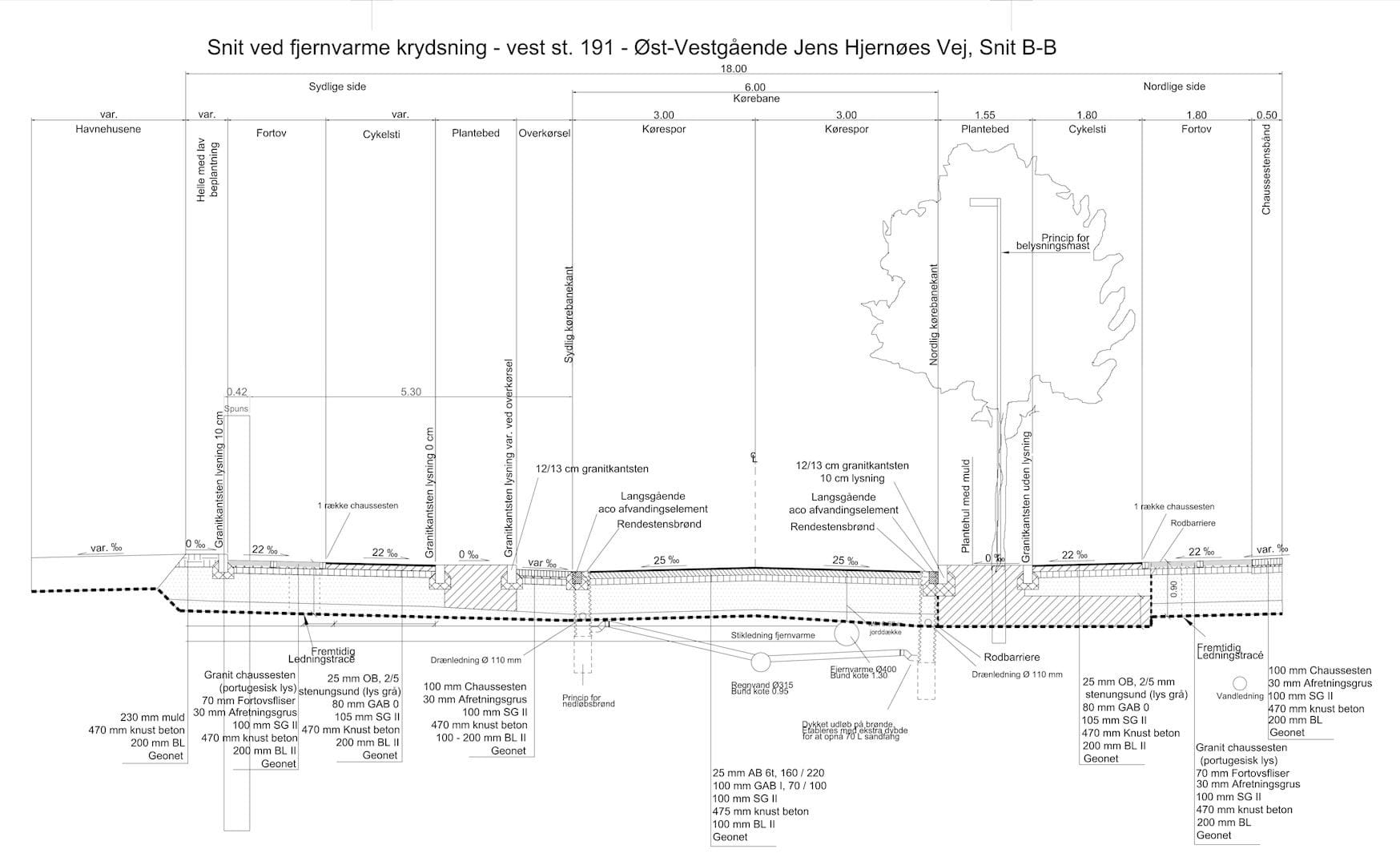

Vejprofil fra projektet øst for området som videreføres i denne lokalplan.

KORTBILAG 9 - DETALJERING

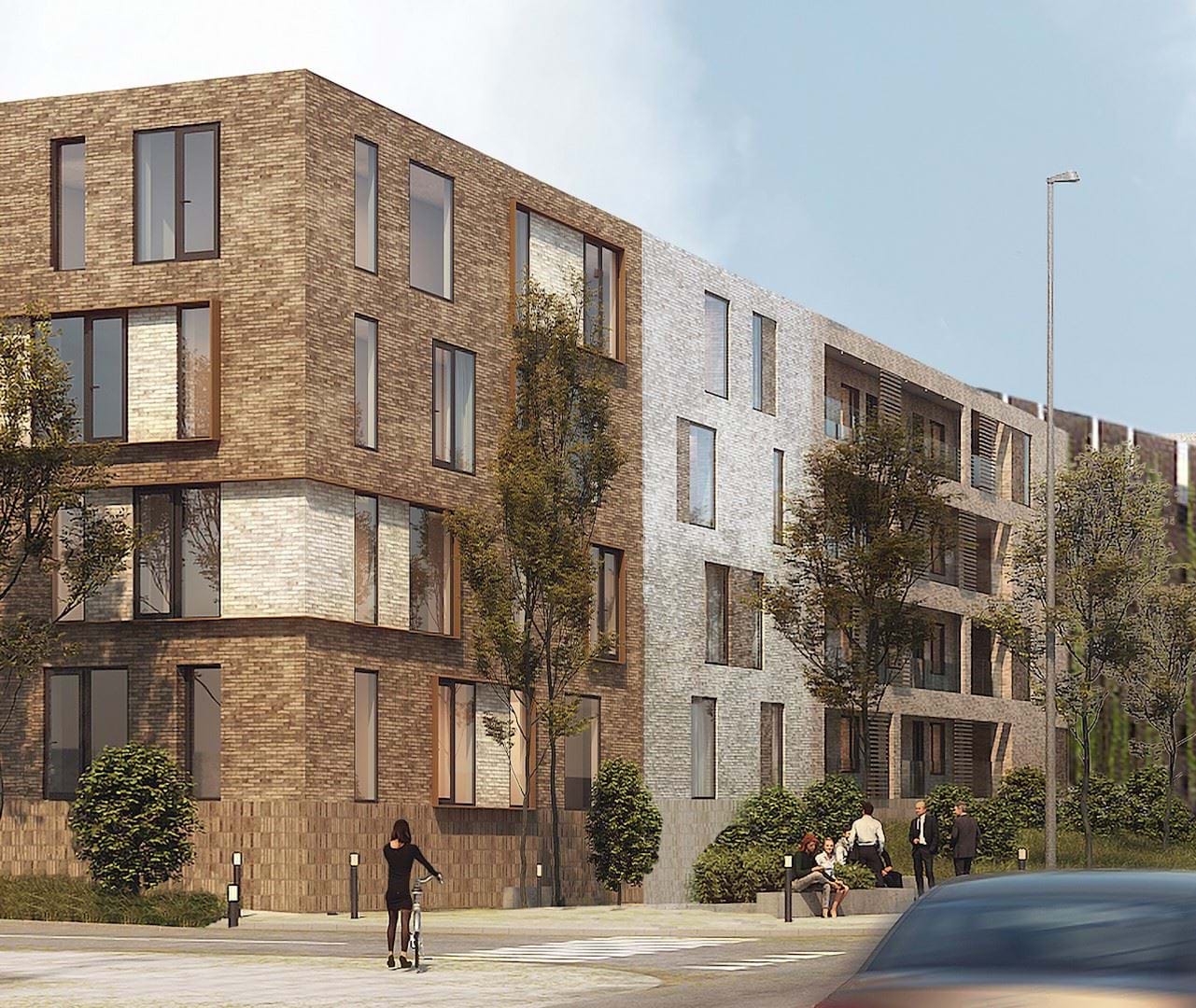

Nedbrydning af skala på bygninger i byggefelt III ved materialeskift og bearbejdning af facader.

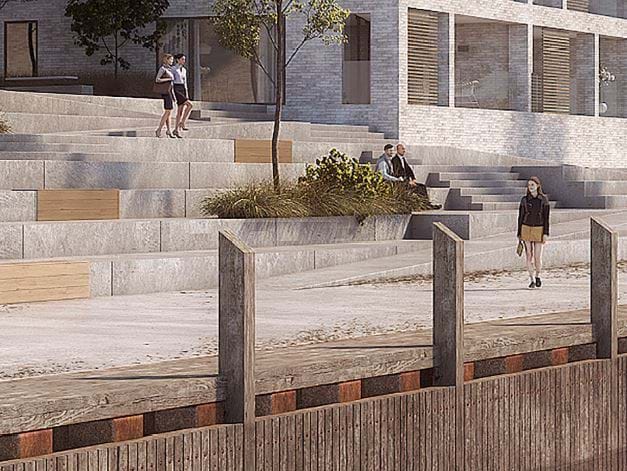

Rampe og trappeanlæg med sidde og opholdsmuligheder for offentligheden.





KORTBILAG 10 - SKALA

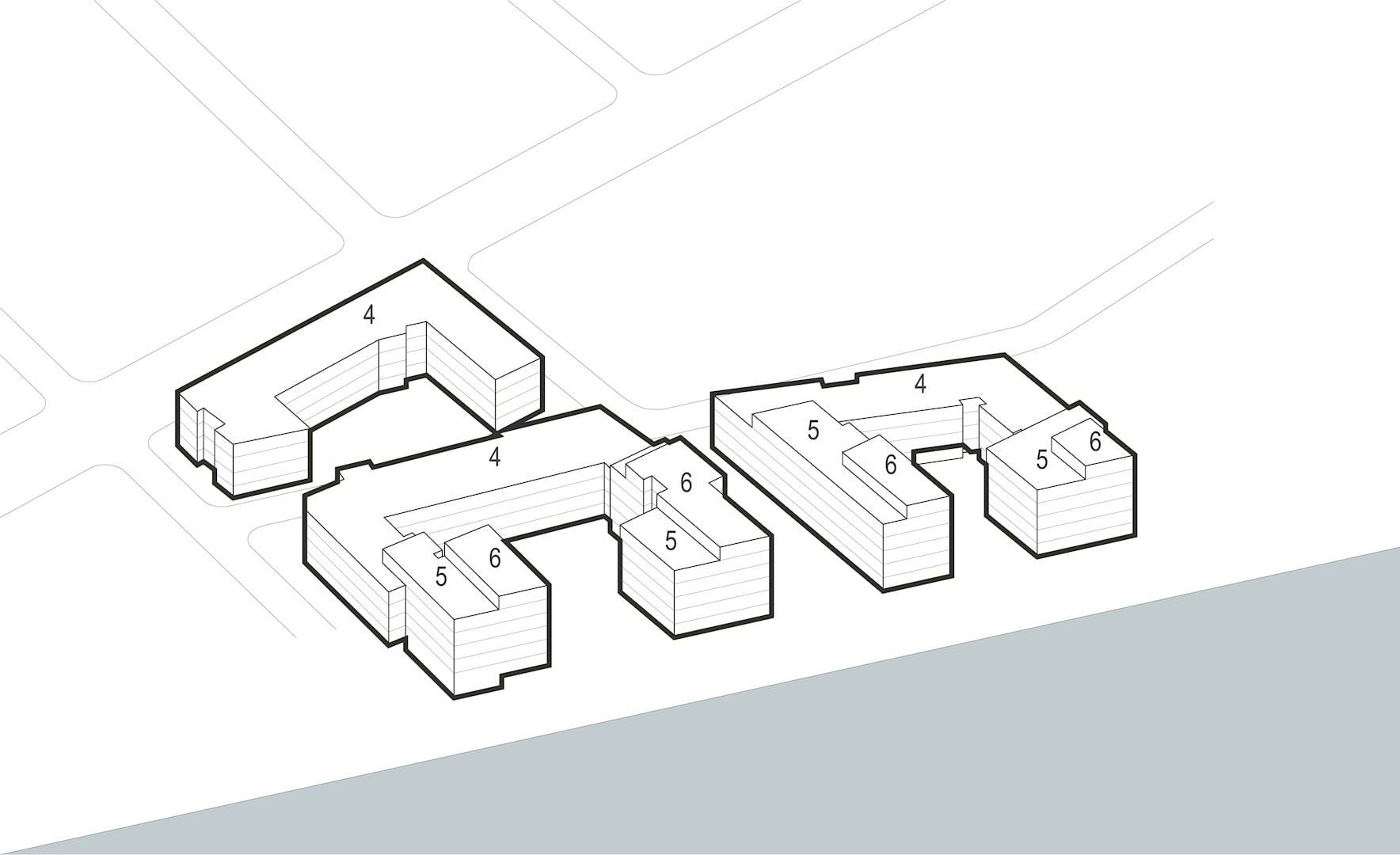

Byggeriet skaleres op fra 4 til 5 og fra 5 til 6 etager efter princippet på diagrammet.

KORTBILAG 11 - VANDHÅNDTERINGSPLAN

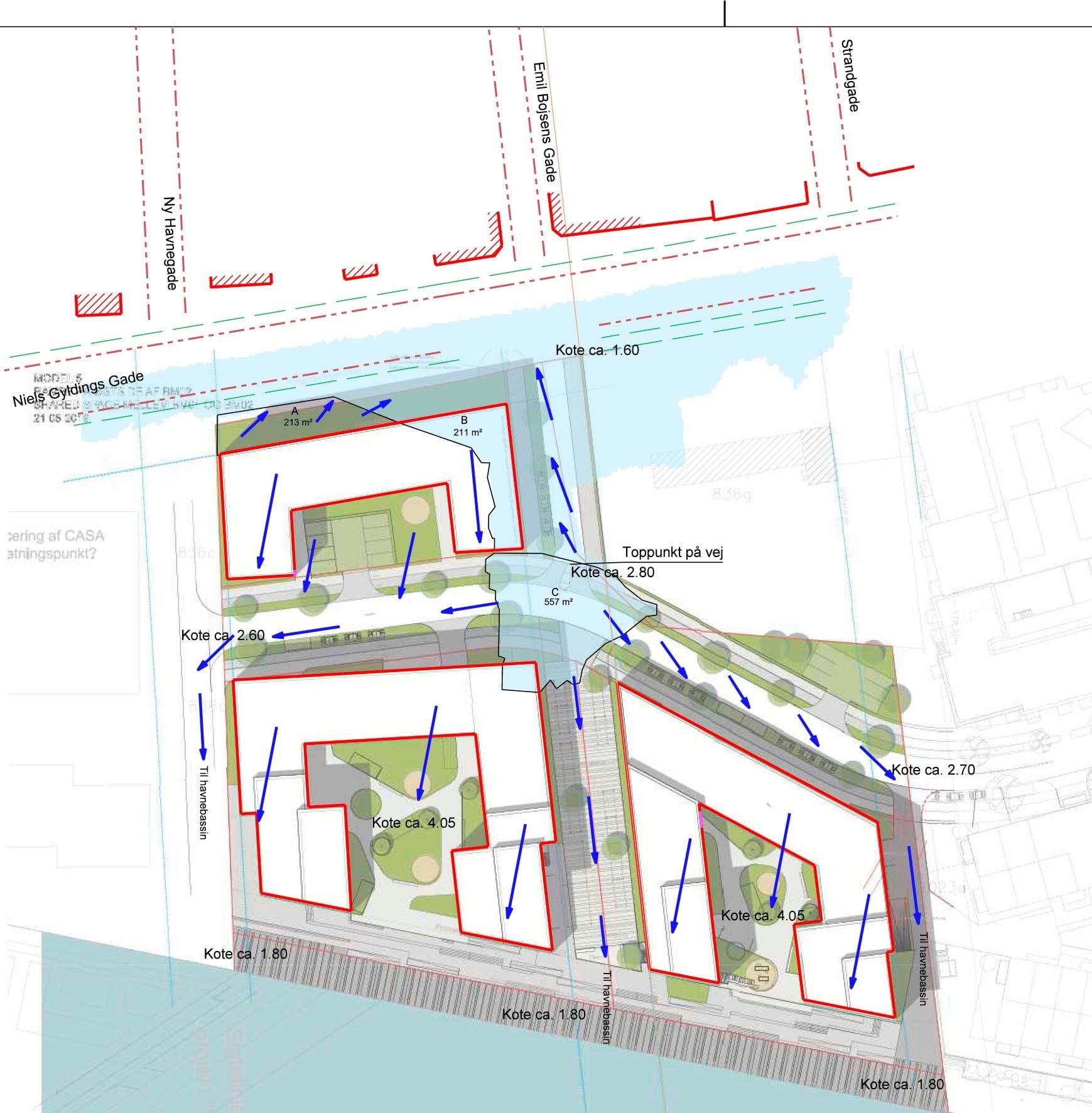

Vandhåndteringsplan.

KORTBILAG 12 - SKYGGEDIAGRAMMER

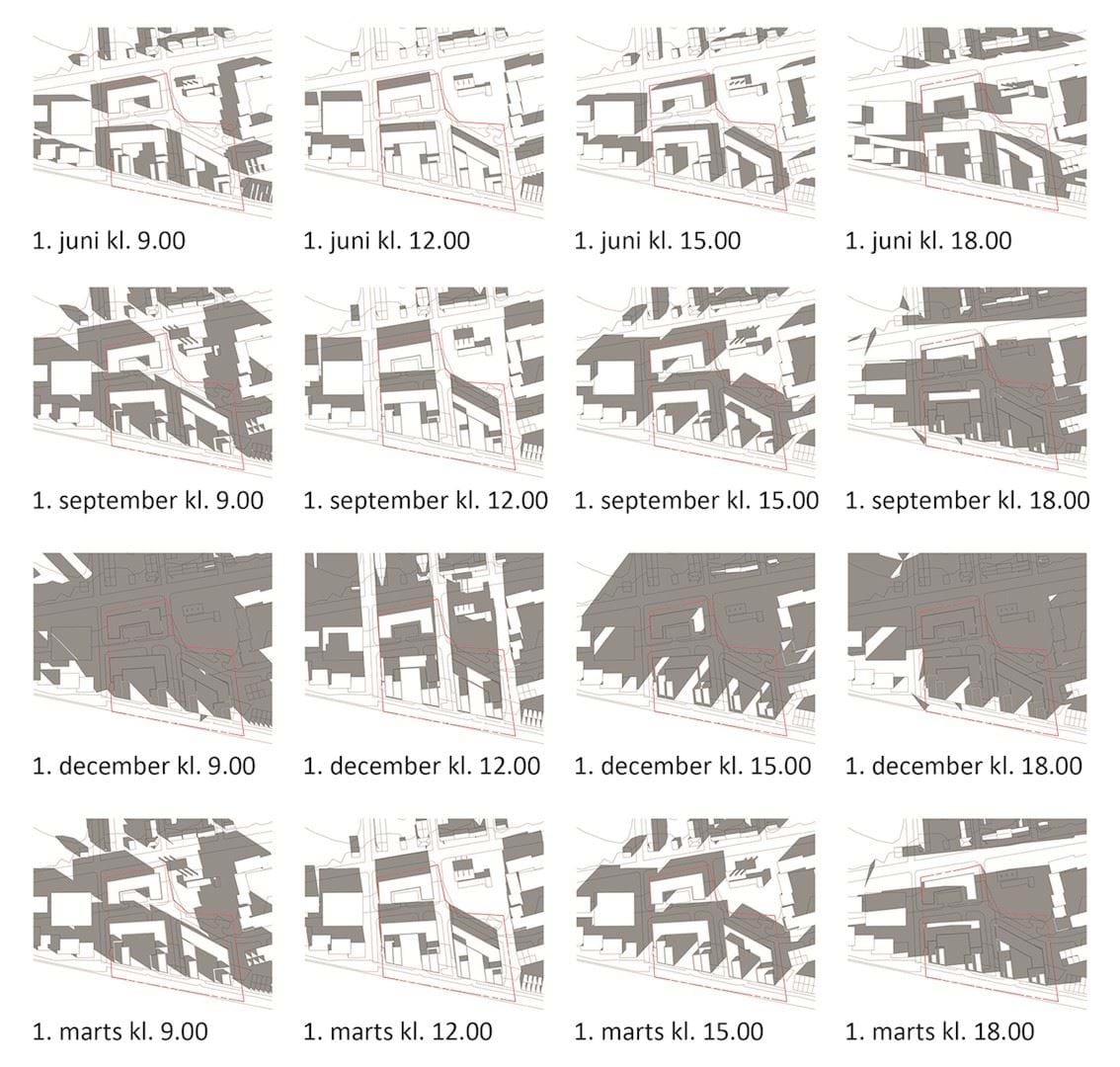

Skyggediagrammer, juni, september, december, marts.

KORTBILAG 13 - BELÆGNING

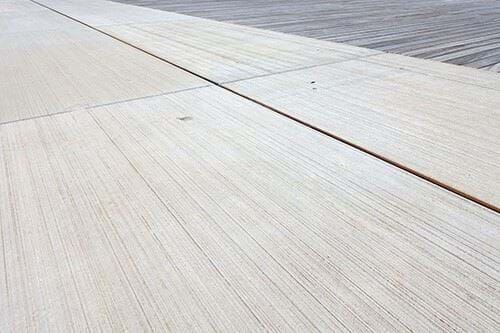

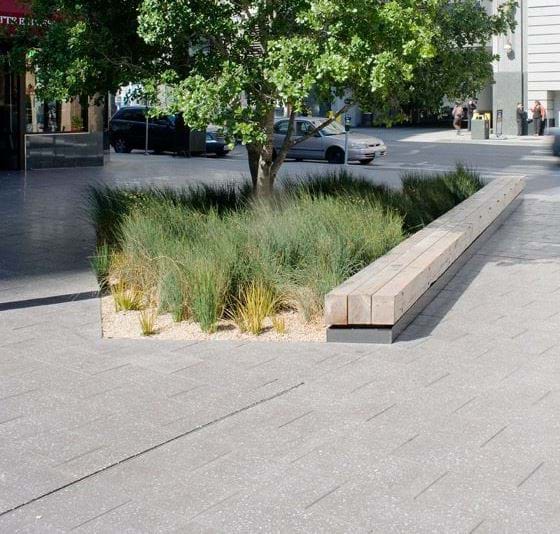

Referencer på typer af belægning mellem byggefelt I og II.
