Kortbilag 5

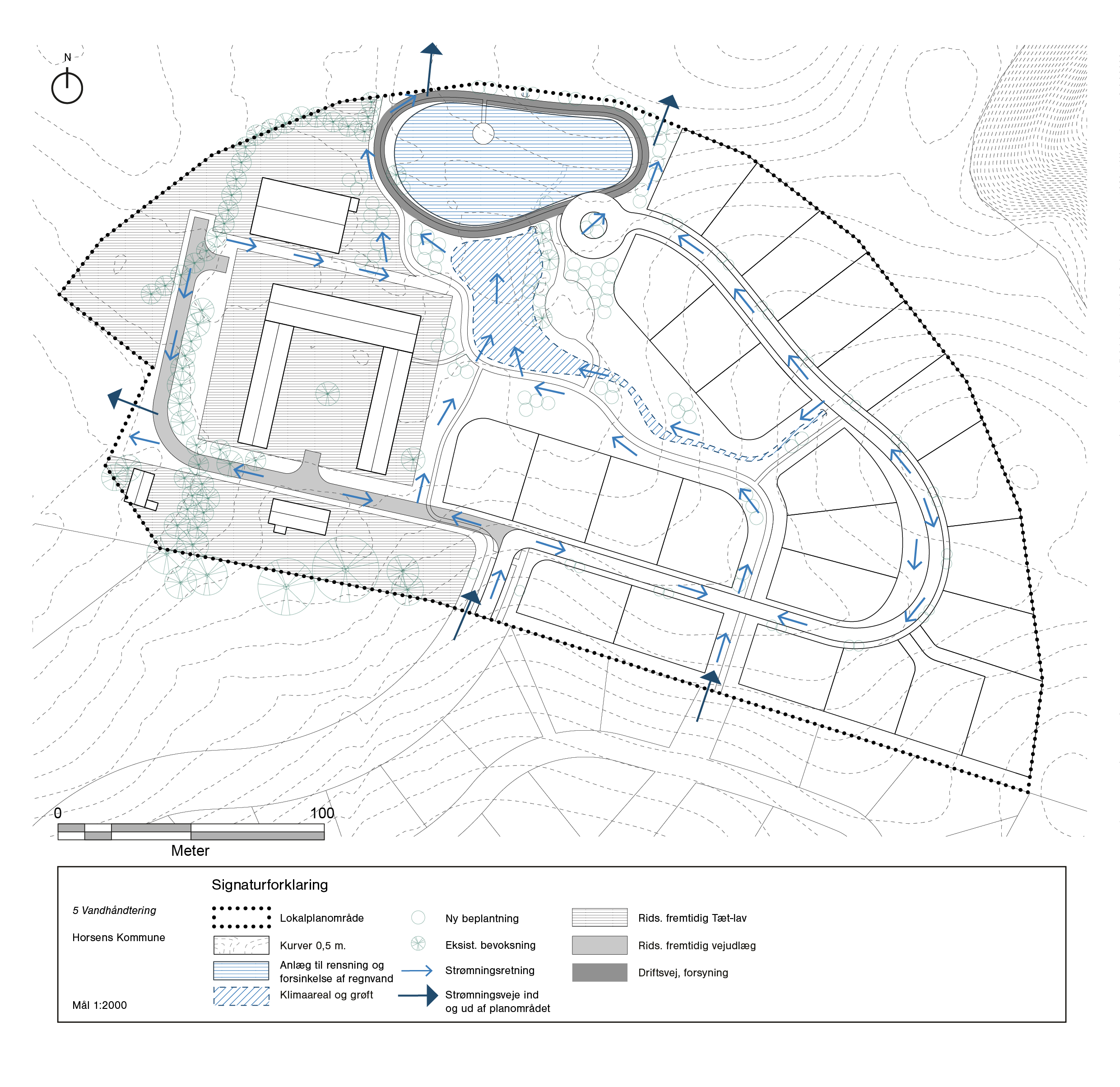

Kortbilag 5 - Vandhåndteringsplan.
Vandhåndteringsplanen sikrer, ved skitsering af potentiel fremtidig anvendelse indenfor delområde 2, at det udlagte areal til håndtering og forsinkelse af regnvand, i omfang og kapacitet, kan håndtere den forventede mængde vand fra delområde 2, som følge af fremtidig planlægning. På planen ses et rids på mulig fremtidig anvendelse (kræver ny lokalplan), som er brugt til at beregne befæstelsesgrad for området.
Vandhåndteringsplanen er udarbejdet med afsæt i illustrationsplanen, jf. kortbilag 4, ovennævnte disponering indenfor delområde 2 og eksisterende terrænkoter fra dataforsyningen.
Der er i forbindelse med lokalplanen udarbejdet vandhåndteringsplan, som sikrer at området er klimafremskrevet til en T100 hændelse. Vandhåndteringsplanen er godkendt under forudsætning af, at beregningerne for håndtering af hverdagsvand (op til T5) er opfyldte.
Hverdagsregn (T5 år)
Ud fra de eksisterende forhold, kan det konkluderes at området ikke er gunstigt til nedsivning af overfladevand. Dette vurderes på baggrund af det højtstående grundvand samt jordbundsforholdene, som primært er bestående af moræneler. Det er besluttet at regnvand til serviceniveau kan føres i traditionelle rørløsninger.
Vej-, tag- og overfladevand føres via. regnvandsledninger til et areal, som placeres i den nordligste ende af projektområdet, hvor det renses og forsinkes. Vejvand opsamles af kantsten, eller en grøn græsrabat, langs vejen, og ledes til rendestensbrønde. Regnvandsanlægget tilslutter en eksisterende udløbsledning nordvest for projektområdet. Den eksisterende ledning har udløb i et udledningspunkt, som er et tilløb til Tolstrup Å.
Løsningen til håndtering af regnvand placeres i den lavest beliggende del af projektområdet. Den kan anlægges som et regnvandsbassin, hvor kronekote, dybde, hældning og volumen skal fastsættes nærmere i projekteringen.
Ekstremregn (T100 år)
Ud over forsinkelsesbassinerne, som er dimensioneret til T5år skal der håndteres og forsinkes vand svarende til volumen for eksisterende lavninger (350 m³). På planen er der skitseret et område vest for den eksisterende lavning, som kan terrænreguleres således, at den eksisterende lavningsvolumen genskabes. Lavningen vil blive nærmere defineret med arealer, koter og hældninger i detailprojektet.
For ekstremregn håndteres overflade- og vejvand på terræn i form af grøfter og på vejen. Grøfterne og vejenes fald følger det naturlige terræns udformning, og kan etableres uden større terrænregulering. Der føres strømningsveje igennem det centralt placerede grønne område, hvilket sørger for at klimavand forsinkes tilstrækkeligt i lavningen.
Forsyning
Samn Forsyning stiller krav om, at der skal være adgangsforhold for en lastvogn på 12 meters længde til både ind- og udløb af renseløsningen/bassinet. På planen er der vist driftsvej for forsyningen rundt om det mulige bassin. Vejen udlægges ud fra bestemmelserne i §5.4.
