Kortbilag 5
Kortbilag 5 - Vandhåndteringsplan.
Disponeringen nord for det fredede dige er princippiel, og skal undersøges nærmere ifm. en byggeretsgivende lokalplan.
Vandhånteringsplanen er udarbejdet med afsæt i illustrationsplanen, jf. kortbilag 4, og den maksimale tilladte boligandel indenfor boligrammen, 33BO11.
I forbindelse med lokalplanudarbejdelsen er det blevet undersøgt hvilke vandmængder der skal sikres plads til ifm. regn- og klimavandshåntering. Der er i forbindelse med lokalplanen udarbejdet vandhåndteringsplaner, som tilsammen sikrer at området er klimafremskrevet til en T100 hændelse. Vandhåndteringsplanerne er godkendt under forudsætning af, at beregningerne for håndtering af hverdagsvand (op til T5) er opfyldte. Vandhånteringen opdeles i to overordnede områder; hhv. nord og syd for diget.
Syd for diget (byggeretsgivende)
Området forsynes, som vist på kortbilag 5, med ét regnvandsbassin (S1) og suppleres af vejindretning til vandhåndtering. Bassinvolumenet til håndtering af arealet syd for diget skal udgøre min. 465 m3 forsinkelsesvolumen og 260 m3 vådvolumen. Bassinet skal placeres indenfor det anviste område til regnvandsbassiner på kortbilag 3A og jf. bestemmelserne i § 10.
Boligvejen der er udlagt gennem delområde 1, fra vest til øst, får naturligt fald mod det sydøstlige hjørne hvor bassinet placeres. Der opnås en naturlig strømningsvej for overfladevand langs boligvejen og der etableres vandrender i den sydlige side.
Nord for diget (ikke byggeretsgivende)

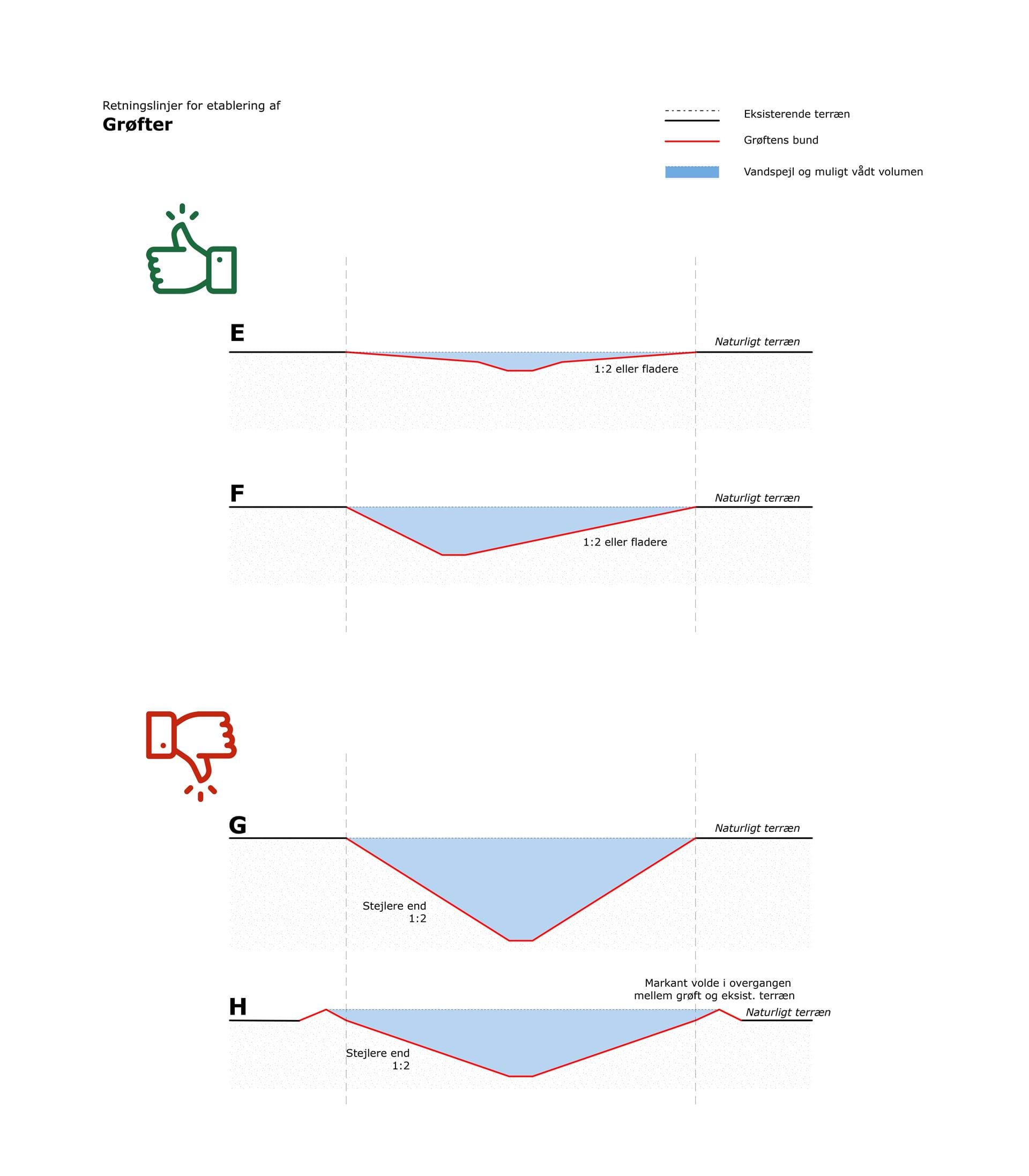

Området skal forsynes med regnvandsbassiner, som i princippet vist på kortbilag 5, med en række af bassiner, suppleret af vejindretning til vandhåndtering, såvel som grøfter med forbindelse til bassinerne.
Det samlede bassinvolumen skal afklares i en senere byggeretsgivende lokalplan når endeligt projekt fastlægges. Forsyningsselskabet har lavet en foreløbig vurdering af vandforholdene, og forventer at det samlede bassinvolumen til håndtering af arealet nord for diget vil udgøre min. 2775 m3 forsinkelsesvolumen og 1480 m3 vådvolumen med den i illustrationsplanen anviste boligandel og vejudlæg. Den forventede placering af bassiner fremgår af kortbilag 5.
Forudsætninger for vandhåndteringen
Recipient
Tolstrup Å, som munder ud i Horsens Fjord
Spildevandstillæg
Foreligger ikke, udarbejdes efter vedtagelse af lokalplanen
Grundvand
Der er højtstående grundvandsforekomster i området, disse skal undersøges ved boringer forud for detailprojektering, byggemodning og byggeansøgning.
Drikkevandsinteresser
Da lokalplanområdet er beliggende indenfor et OSD-område (særlige drikkevandsinteresser), skal grøfter og bassiner etableres med tæt membran, jf. gældende bestemmelser.
Eksisterende strømningsveje
Lokalplanområdets vandhåndtering skal kunne håndtere vandet fra de eksisterende strømningsveje på arealet.
Nedsivning
Der kan, grundet højtstående grundvand, jordbundsforhold og særlige drikkevandsinteresser, ikke forudsættes nedsivningsmulighed af regn- og skybrudsvand. Nedsivningsforholdene skal undersøges nærmere i forbindelse med realisering.
Krav til vandhåndteringen

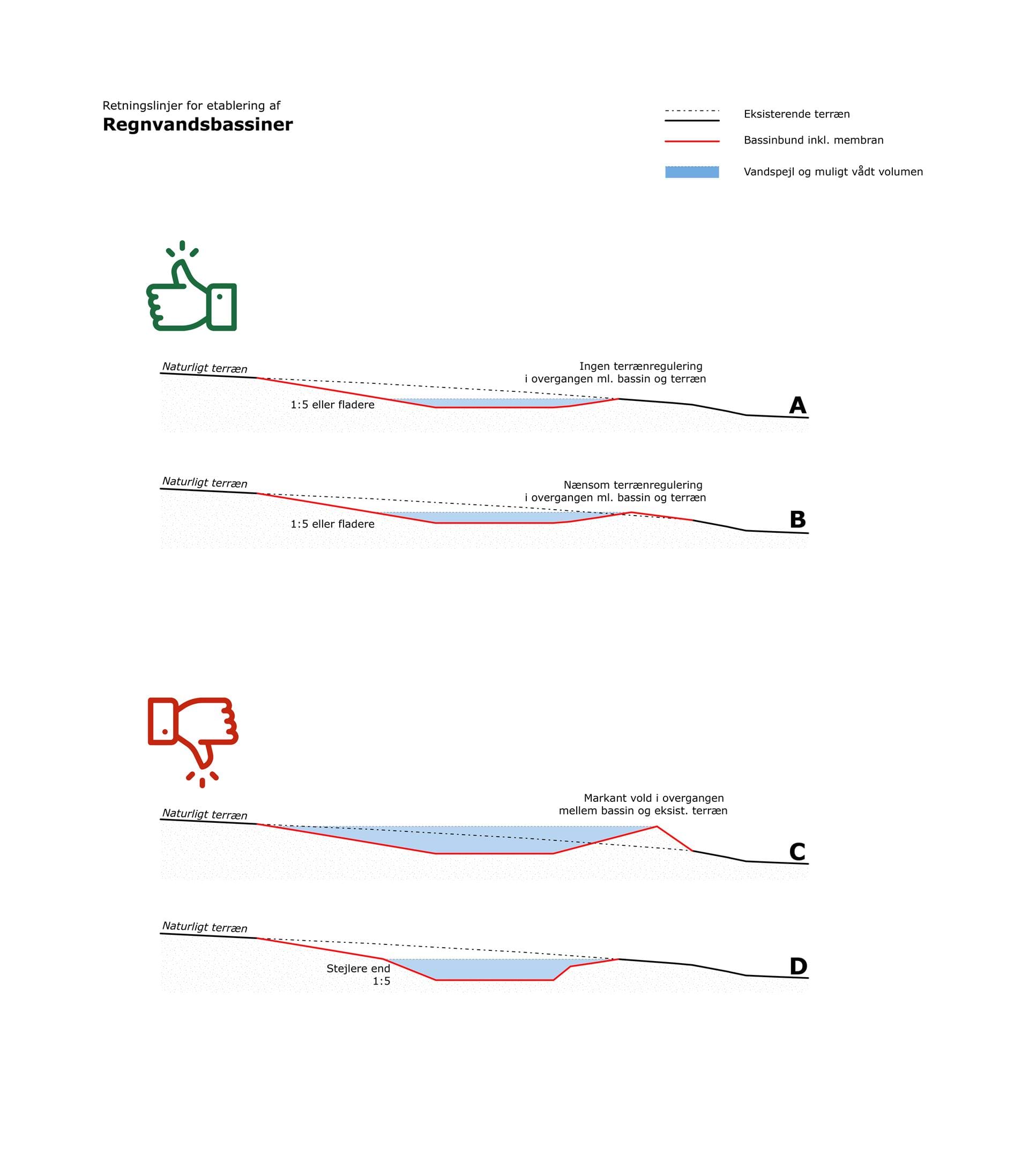

Fysisk udformning
| Hældning | 1:5 eller mindre stejl (f.eks. 1:10) I videst muligt omfang med varierende kanthældning, så det indpasses naturligt i terrænet. |
| Terrænregulering | <0,5 m ift. eksisterende naturlige terræn. |
Arealinddeling og befæstelsesgrader
| Type | Afløbskoefficienter |
| Veje | 1 |
| Åben-lav bebyggelse | 0,35 |
| Tæt-lav bebyggelse | 0,55 |
| Stier | 0,6 |
| Grønne fælles arealer | 0,1 |
Serviceniveau T5
| Gentagelsesperiode | T5 = hvert 5. år |
| Sikkerhedsfaktor | 1,33 |
| Afskærende ledningskapacitet | 1 l/s/ha |
| Hydrologisk reduktionsfaktor | 0,9 |
| Rensevolumen | 250 m3/bef. ha |
Ekstremregn T100
| Gentagelsesperiode | T100 = hvert 100. år |
| Regndybde | 81 mm |
| Varighed | 24 timer |
| Sikkerhedsfaktor | 1,68 |
|
Regndybde |
81 m * 1,68 = 136 mm |
