Kortbilag 5A-C

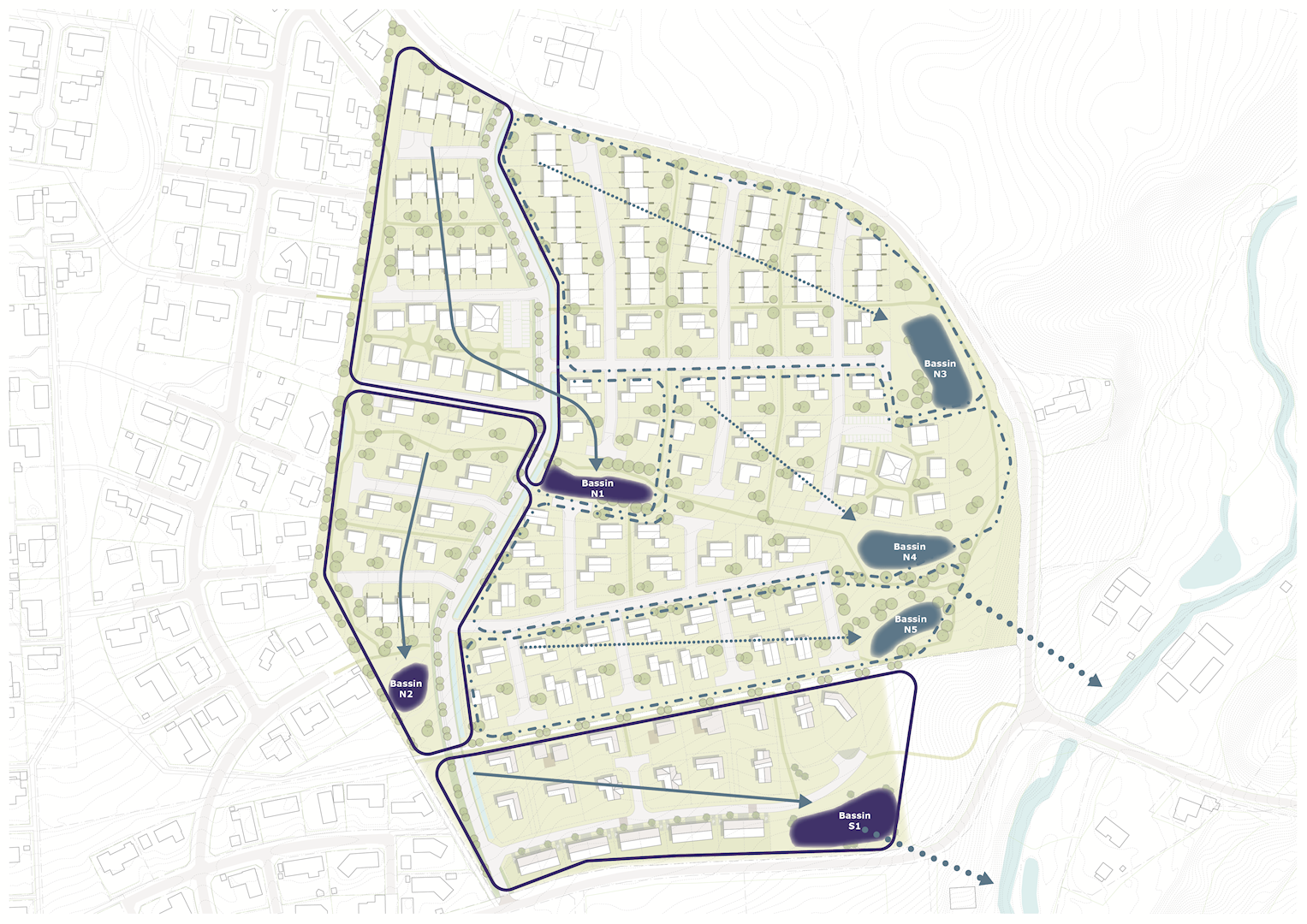

Kortbilag 5A - Vandhåndteringsplan. Disponeringen af vandhåndtering indenfor delområde 3 og 6, skal undersøges nærmere ifm. en byggeretsgivende lokalplan.
Håndtering af hverdagsregn skal løses med en traditionel separatkloakering, hvor der etableres et separat rørført regnvandssystem, der håndterer hverdagsregn op til en 5-års regnhændelse (T5). Ekstreme hændelser (over T5) skal ledes kontrolleret ud af området.
Anlæg til rensning og forsinkelse af hverdagsregn
Bassinvoluminer i forhold til forsinkelses-, stuvnings- samt rensevolumen skal vurderes af spildevands- og vandløbsmyndigheden forud for byggemodning.
Delområde 1 (byggeretsgivende)
Området forsynes, som vist på kortbilag 5, med et anlæg til rensning og forsinkelse af hverdagsregn (S1 - se bilag 5A) og suppleres af vejindretning til vandhåndtering. Bassinet skal placeres indenfor delområde 4.
Delområde 2 (byggeretsgivende)
Området forsynes, som vist på kortbilag 5, med to anlæg til rensning og forsinkelse af hverdagsregn (N1 og N2 - se bilag 5A). N1 ligger indenfor delområde 5, som overføres til byzone, mens N2 ligger i delområde 6. Bemærk, delområde 6 forbliver i indeværende lokalplan i landzone.
Se særlige forhold mhp. etablering af evt. midlertidige bassiner under § 10.
Vilkår til rensning og forsinkelse af hverdagsregn skal afklares med spildevandsmyndigheden.
Den forventede placering af anlæg til rensning og forsinkelse af hverdagsregn fremgår af kortbilag 5A.
Drift
Forsyningsselskabet ejer og drifter traditionelt rørført regnvandssystem til hverdagsregn op til T5 (bassiner, grøfter o.lign.) indenfor lokalplanområdet.
Grundejerforeningerne indenfor lokalplanområdet drifter skybruds-/klimaløsninger indenfor eget område. Se i øvrigt § 12.

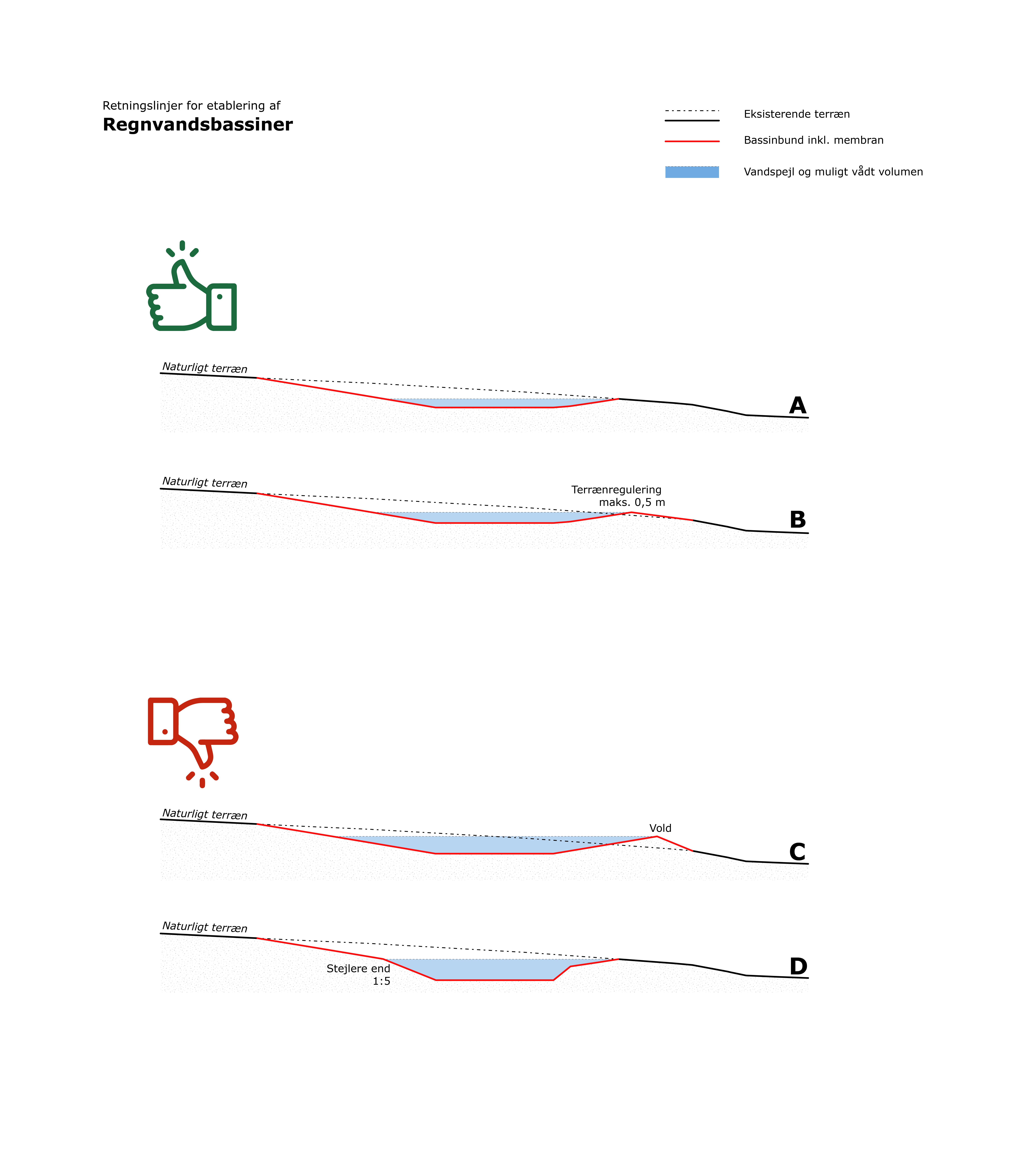

Kortbilag 5B - Udformning af eventuelle bassiner

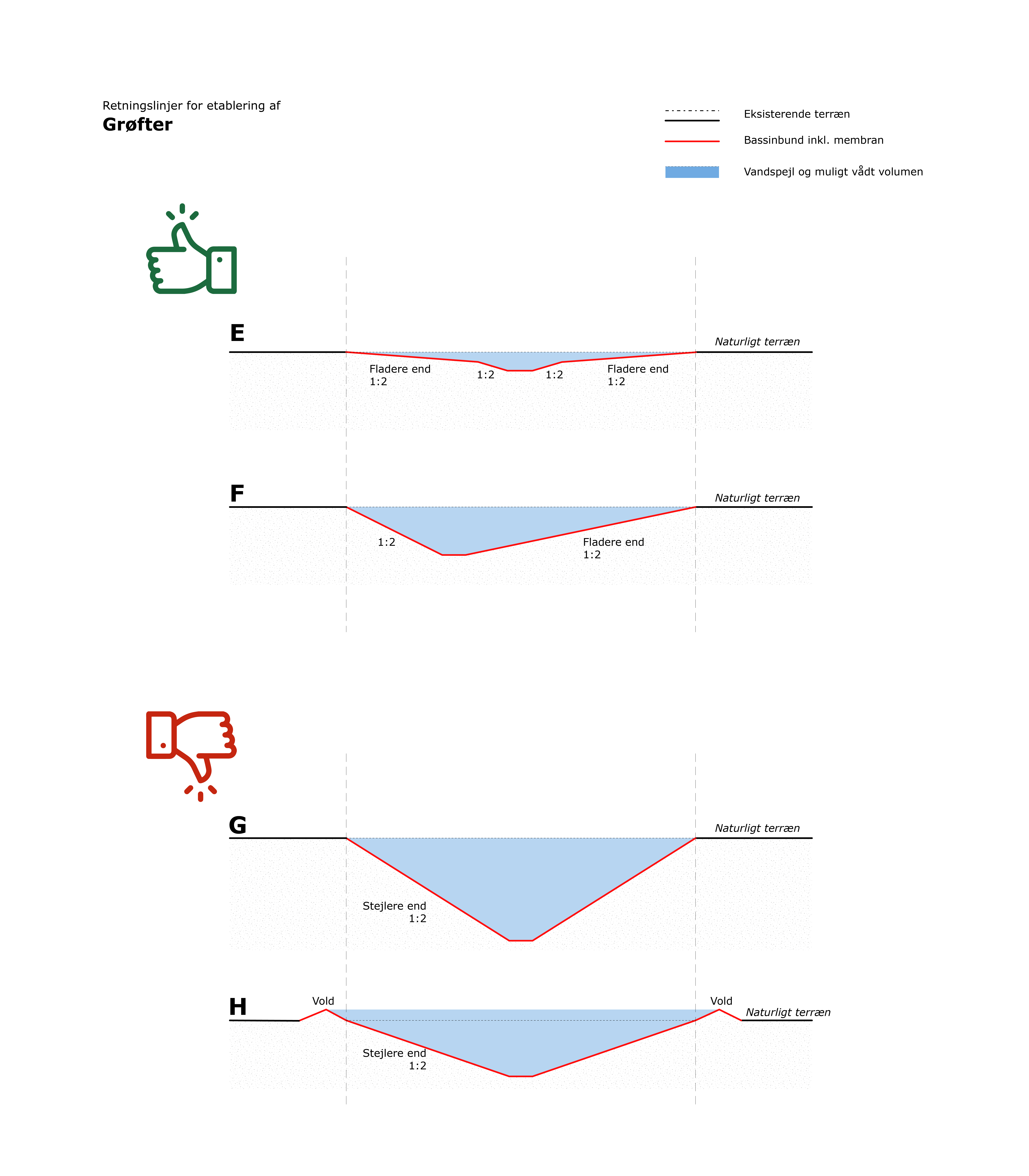

Kortbilag 5C - Udformning af eventuelle grøfter
Forudsætninger for vandhåndteringen
Recipient
Tolstrup Å, som munder ud i Horsens Fjord.
Spildevandstillæg
Foreligger ikke, udarbejdes efter vedtagelse af lokalplanen.
Grundvand
Der er højtstående terrænnære grundvandsforekomster i området, disse skal undersøges ved boringer forud for detailprojektering, byggemodning og byggeansøgning.
Drikkevandsinteresser
Da lokalplanområdet er beliggende indenfor et OSD-område (særlige drikkevandsinteresser), skal eventuelle regnvandsbassiner etableres med tæt membran, jf. gældende bestemmelser.
Eksisterende strømningsveje
Lokalplanområdets vandhåndtering skal kunne håndtere klima-/skybrudsvandet fra de eksisterende strømningsveje på arealet.
Nedsivning
Nedsivningsforholdene skal undersøges nærmere i forbindelse med realisering.
Krav til vandhåndteringen
Fysisk udformning
| Hældning |
Regnvandsbassiner eller anlæg med stillestående vand: Grøfter, trug og lign. vandveje |
| Terrænregulering |
Se mulige løsninger under kortbilag 5B og 5C. Vandløsninger skal i videst muligt omfang udformes med varierende hældning, så det indpasses naturligt i terrænet. |
| Vandhåndtering |
Op til T5: Traditionelle rørførede løsninger. Over T5: Klimavand håndteres på terræn og ledes i skybrudssikre korridorer ud af området. |
